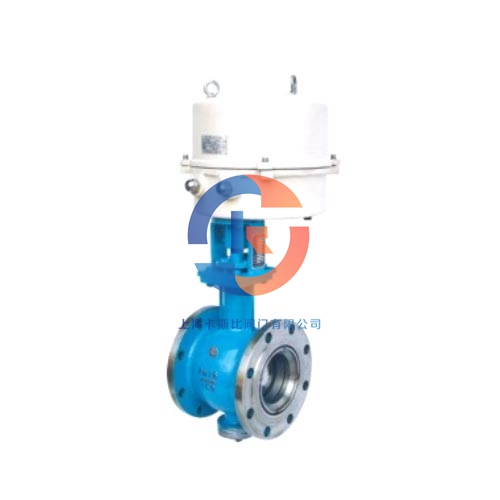

V型不銹鋼球閥的選型

V形不銹鋼球閥是液體處理系統中重要的元件，承擔著調節系統中液體流量的任務。v形球閥一般用作終端控制元件，是所有管道系統中重要的部件。如果讓V型不銹鋼球閥維持合適的尺寸，系統就無法高效運行。

V型球閥太大，導致系統調整性能減少；如果尺寸太小，液體通過控制閥時，會導致較大的壓力損失來維持充足的流量，通常達不到流量要求。掌握流體力學和管道系統組成的常識，有利于正確選擇V型不銹鋼球閥。

為了給V型不銹鋼球閥選擇合適尺寸的V型球，您需要了解以下參數:

1.V型不銹鋼球閥應用簡述；

2.媒體類型；

3.入口壓力；

4.溫度；

5.流量；

6.出口壓力；

7.管道尺寸；

8.介質比重指數；

9.介質臨界壓力；注意:V型球閥的尺寸不是一個數值，因此需要根據較佳的流通性能來挑選直徑。

根據以上參數，按照以下步驟正確選擇V型球閥的尺寸:

1.選擇合適的計算Cv值的公式，計算Cv；

2.根據FL和Xt值判斷是否存在空蝕；

3.根據計算出的Cv值，查看Cv值表，選擇合適的閘閥直徑和V型口視角；(V形球閥:保證計算的較小Cv值和較大Cv值在V形球閥開度的百分之20和百分之80之間。)

4.挑選閥門的連接方式(法蘭、螺紋或焊接)和材料；

5.挑選執行機構類型:電動執行機構或氣動執行機構。

注:V型球閥V型口打開方向的選擇，開度小，調整精度高，V型口尖角朝前；大開口高精度調整，V型口弧形朝前；V形端口位于中髙壓方向。
